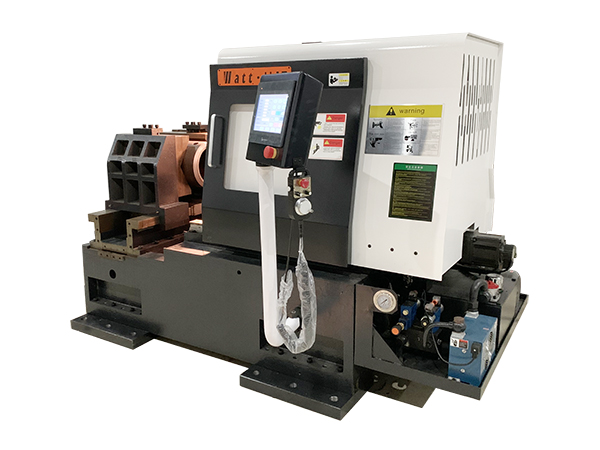

H系列固定式數控高效管端坡口機
沃爾特H系列固定式高速管端面坡口機(固定坡口機)，是對管子端面進行快速坡口加工的一種專用機床。自動對中式液壓夾緊,，可編程式自動進刀,，可選配電動升降裝置,，以適應不同...
- 型號：H
- 應用：管道加工
- 工序：坡口,面加工
- 直徑： Ф25.4～1220mm
- 驅動： 數控
- 標簽： 坡口機 固定坡口機 數控坡口機 管端坡口機
產品視頻
產品介紹
產品簡介
沃爾特H系列固定式高速管端面坡口機(固定坡口機)，是對管子端面進行快速坡口加工的一種專用機床,。自動對中式液壓夾緊,，可編程式自動進刀，可選配電動升降裝置,，以適應不同直徑規格的管道在同一管道滾架上使用,，本產品適應于碳鋼、不銹鋼,、合金鋼等多種材質鋼管的多種坡口形式的加工,，坡口質量好，工作效率高,，操作簡單,，適用于石油、化工,、天然氣,、核電等行業管道批量快速加工，是管道預制加工的關鍵設備,。
產品特點
1,、完全的冷切割方式,，不改變管子材質,；
2、高速切割,，完成一道坡口只需20秒,；
3、成型坡口刀,，讓坡口加工更簡單,，更精準；
4,、4刀位設計,，可適應更多加工工況；
5,、超高效率,，適合大批量管道坡口加工；

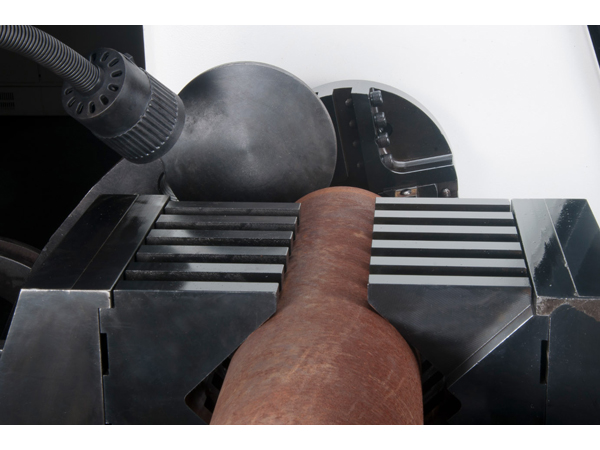

6,、液壓式自動對中夾緊,，雙V型超寬環抱夾爪，夾緊更牢固；
7,、伺服自動進退刀,，超大進刀行程，程序任意控制,，加工更精準,；
8、主機自帶升降系統,，完美適應不同規格的管道在同一物流線上使用,；
9、觸屏操作,，參數預設,，一鍵自動運行，操作簡單,；
10,、適用材質：碳鋼，合金鋼,，不銹鋼,，低溫鋼，硬質塑料等,。

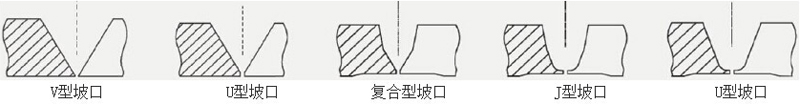

坡口類型
V型坡口,，J型坡口，U型坡口,，雙坡口,，復合型坡口（坡口類型及坡口角度，以及加工管道材質,，請訂購前申明）
加工效率參考表
機械冷加工,，PLC程序控制，加工精度高,高效坡口,，例H-170切割效率見下表：
管徑及材質 | 51*4.5MM | 63*6MM | 89*8MM | 114*10MM | 159*10MM |
碳鋼 | 8S | 9S | 16S | 20S | 36S |
不銹鋼 | 8S | 9S | 18S | 22S | 40S |
注：上表所有加工時間以加工30°坡口為例,，不含初次調整輔助時間、5S夾緊時間,、15S主軸啟動進刀退刀時間,、5S夾緊松開時間。 | |||||
技術參數
參數型號 | H6 | H12 | H18 | H24 | H32 | H48 |
夾緊范圍 | 1''-6'' 35-170 | 2''-12'' | 6''-18'' 168-457 | 12''-24'' 325-610 | 18''-32'' 457-820 | 16''-48'' 406-1220 |
加工壁厚 | 4-20 | 4-20 | 4-25 | 4-25 | 4-40 | 4-40 |
夾緊裝置 | 全自動 | 全自動 | 全自動 | 全自動 | 全自動 | 全自動 |
| 功率(KW) | 5.5 | 7.5 | 7.5 | 7.5 | 30 | 45 |
進刀行程 | 150 | 200 | 200 | 200 | 300 | 300 |
最短長度 | 250 | 320 | 600 | 600 | 700 | 700 |
| 刀盤轉速 | 200 | 150 | 110 | 55 | 45 | 40 |
| 刀具 | 硬質合金 | |||||
加工刀具
為了滿足加工現場的各種要求,，我們有豐富的刀具種類可供選擇,，更可以按照客戶需求訂制不同角度，不同尺寸的刀具,。
 | 嵌入式刀具 刀柄材質：40Cr 刀片材質：硬質合金 種類：平口刀,，坡口刀 |
物流系統
按需定制配套物流系統，一切從滿足用戶需求出發。自動進給或手動進給可選,，輥架長度和尺寸大小按需定制
.jpg) | 料輸送系統.jpg) |
| 管道進料輸送系統 | 管道出料輸送系統 |
 |  |
| 管道定位裝置 | 管道夾緊裝置 |
